Краска алкидная Tikkurila Panssarimaali для металлических крыш (База С) полуглянцевая 9 л

Краска алкидная для металлических крыш противокоррозионная Tikkurila Panssarimaali Белая База С, полуглянцевая. Объем упаковки — 9 л. Проверена использованием в суровом финском климате.

В составе краски присутствует активный противокоррозийный пигмент. Именно он дает металлической поверхности надежную защиту от влаги и снега. Причем конструкция или изделие может быть любым, как и его назначение. Например, водосточные трубы и желоба, металлические сливы, карнизы, перила. Краска легко ложится и на оцинкованную поверхность, совместима с алюминиевыми и стальными основаниями, даже если на них присутствует покрытие алкидного состава. Колеруется по каталогам Тиккурила «Краски для металлических крыш» и «Деревянные фасады».

Атмосферостойкость краски хорошая. Также она выдержит морской климат, ее можно использовать и в промышленной среде. Под воздействием атмосферных явлений цвет поверхности, окрашенной материалом данного типа, имеет свойство светлеть.

Не боится попадания химических веществ. Выдержит скипидар, уайт-спирит и хозяйственный спирт, смазочные масла и консистентные смазки. Не справится с воздействием сильных растворителей, например, нитрорастворителей.

Для наружных работ по металлическим поверхностям, в том числе и загрунтованным оцинкованным, алюминиевым и стальным, а также уже имеющим покрытие алкидного состава. Краской покрывают крыши, водосточные трубы, сливы, перила и другие конструкции.

Окрашиваемая поверхность должна быть сухой с температурой выше, чем у воздуха. Температура окружающей среды при работе и дальнейшем высыхании покрытия — не ниже + 5?С. Относительная влажность воздуха — не выше 80%. Все эти показатели напрямую влияют на скорость высыхания поверхности. Ее же температура не должна быть выше +40?С. В противном случае растворитель будет быстро испаряться, ухудшится адгезия, появятся пузырьки. Окрашивание планируется так, чтобы пленка на поверхности смогла высохнуть до выпадения вечерней росы. Влага сделает только что окрашенную поверхность матовой.

Подготовительные мероприятия также важны. Они включают в себя ряд простых действий.

Неокрашенная поверхность. С новым оцинкованным основаниям можно работать только после одного отопительного сезона. Благодаря атмосферным воздействиям такие поверхности станут матовыми. А после дополнительной шлифовки или химической обработки они приобретут наилучшую адгезию.

Имеющаяся ржавчина в любом виде удаляется механически. Поверхность обезжиривается, очищается от водоразбавляемых средств защиты от белой ржавчины, загрязнений, водоразбавляемых солей, масла и жира моющим средством Tikkurila Panssaripesu, используя щетку. После этого ее необходимо промыть водой и дать время просохнуть. Алюминиевые основания перед окрашиванием шлифуются для придания шероховатости.

Поверхность покрывается противокоррозионной грунтовкой Tikkurila Rostex Super, после чего окрашивается 1–2 слоями Tikkurila Panssarimaali. Обычно достаточно нанесения одного слоя, если толщина сухой пленки краски – 40–60 мкм. Дальнейшая обработка возможна уже через несколько часов после грунтования. Однако окраску рекомендуется произвести не позже, чем через 4 суток после него. В противном случае загрунтованная поверхность потребует дополнительной шлифовки до матового состояния. После чего ее нужно будет прополоскать и дать время на высыхание.

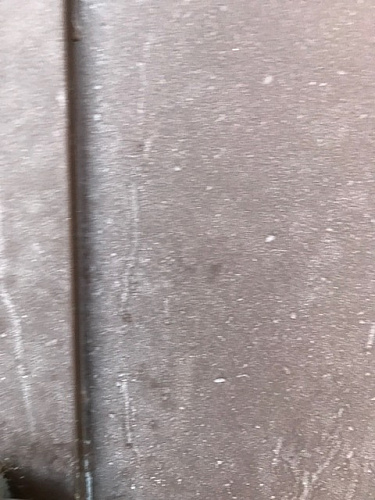

Ранее окрашенная поверхность. Снимается отслаивающаяся краска, удаляется ржавчина. Если покрытие легко шелушится, то значит адгезия крайне плохая. В такой ситуации старую краску следует удалить наиболее тщательно. После этого поверхность поется раствором Tikkurila Panssaripesu, ополаскивается водой. Далее ей нужно время на высыхание. Очищенные от ржавчины участки покрываются грунтом Tikkurila Rostex Super. Затем окрашиваются 1–2 слоями краски Tikkurila Panssarimaali.

Перед нанесением финишного покрытия краску следует перемешать. При необходимости ее можно разбавить уайт-спиритом 1050. Лучше всего работать с краской кистью. Также можно использовать и валик, распылитель. Только после поверхность рекомендуется незамедлительно выровнять кистью. При распылении под высоким давлением размер сопла 0,011''–0,015'' (ширина веера распыления обычно 40?) и разбавление, при необходимости, до 10% по объему.

При нанесении одного слоя необходимо достичь толщины сухой пленки в 40 — 60 мкм. Чтобы избежать различий в оттенке при окрашивании сплошной поверхности, нужное количество состава следует смешать в одном сосуде. И она должна быть из одинаковой партии.

В нормальных условиях свежеокрашенное покрытие достигает своей окончательной твердости и износостойкости в течение четырех недель. В данный период поверхность можно проводить легкую очистку мягкой щеткой или влажной тряпкой.

Хранение продукции осуществляется в плотно закрытой емкости при температуре не ниже + 5?С. Место выбирается защищенное от внешних воздействий, влаги, удаленное от источников огня и тепла, недоступное для детей.

Окрашивание проводить только с использованием средств индивидуальной защиты. Беречь от попадания глаза, открытые участки кожи, не принимать внутрь. В экстренной ситуации обратиться к врачу.
