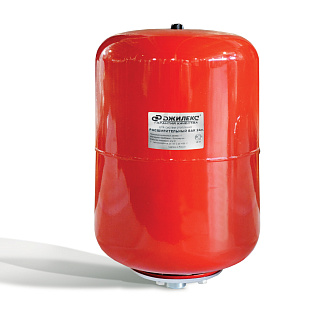

Расширительный бак 24 литров для закрытых систем отопления

Область применения: Расширительные баки предназначены для компенсации температурного расширения теплоносителя и поддержания давления в закрытых системах отопления. Типы сред: Допускается использование баков в системах отопления (по СНиП 2.04.07) с температурой теплоносителя не более 90С и давлением до 3 бар. Подбор расширительного бака: Выбор экспанзомата для систем отопления производится на стадии проектирования системы в зависимости от конкретных требований потребителя. Рассчитать необходимый объем расширительного бака Vn можно по формуле: Vп=(Vе+Vv)x(pe+1)/(pe-p0), где -Ve - объем, образующийся в результате теплового расширения. Этот объем рассчитывается как произведение полного объема системы на коэффициент расширения жидкости: Ve = Vсист*n%. Если объем Vсист неизвестен, то его величину для системы отопления можно достаточно точно определить по мощности отопительного котла, из расчета 1кВт = 15 литрам. Значение коэффициента n% для воды, определяется из таблицы 5, при температуре равной максимальной рабочей температуре теплоносителя системы. Т°С 40 50 60 70 80 90 100 n% 0,75 1,17 1,67 2,24 2,86 3,55 4,34 Vv- водяной затвор - это объем теплоносителя, изначально образующийся в расширительном баке, в результате статического давления системы. Для расширительных баков, с номинальным объемом до 15 литров, как минимум, 20% от их номинального объема следует принимать в качестве водяного затвора. Для расширительных баков емкостью более 15 литров, как минимум, 0,5% от полного объема системы, но не менее 3-х литров. pо - предварительное давление - равно статическому давлению системы (ее высоте) и определяется из расчета 1 атм = 10 метров водяного столба. ре - окончательное давление (атм) - образуется в результате работы предохранительного клапана. Для предохранительных клапанов с давлением до 5атм: ре = рпред кл - 0,5 атм. Для предохранительных клапанов с давлением больше 5атм: ре = рпред кл - (рпред кл * 10%)
